ВАЗ 2106 – это классическая модель автомобиля, которая пользуется популярностью среди автолюбителей уже долгое время. Однако, как и у любой техники, у нее есть свои недостатки. Один из них – это сложности с запуском двигателя в холодное время года. Чтобы решить эту проблему, используется дополнительная система подогрева впускного коллектора.
Система подогрева впускного коллектора ВАЗ 2106 состоит из нескольких элементов. Основным компонентом является термостат, который контролирует температуру охлаждающей жидкости. При понижении температуры он открывает путь для циркуляции охлаждающей жидкости и запускает подогреватель впускного коллектора. Подогреватель представляет собой спираль, прокладывающуюся вокруг впускного коллектора и подключенную к системе охлаждения двигателя.
Основной принцип работы системы подогрева впускного коллектора ВАЗ 2106 заключается в подаче дополнительного тепла во время холодного запуска двигателя. Когда двигатель выключен, подогреватель включается и начинает прогревать впускной коллектор. При следующем запуске двигателя теплый воздух, поступающий в цилиндры, способствует легкому и более стабильному запуску двигателя.
Впускной коллектор ВАЗ 2106
Впускной коллектор ВАЗ 2106 выполнен из легкого и прочного алюминиевого сплава, что позволяет ему выдерживать высокие температуры и создавать оптимальное газодинамическое течение внутри камеры сгорания. Коллектор имеет достаточное количество каналов для подачи смеси в цилиндры, что способствует равномерному распределению смеси и повышению эффективности работы двигателя.
Впускной коллектор ВАЗ 2106 обычно оснащен термостатическим клапаном и системой подогрева, которая позволяет быстрее нагревать впускной коллектор для более эффективной работы двигателя в холодное время года. Термостатический клапан открывается или закрывается в зависимости от температуры охлаждающей жидкости двигателя, позволяя управлять тепловыделением впускного коллектора и оптимизировать подачу смеси в цилиндры.
Система подогрева впускного коллектора ВАЗ 2106 особенно полезна при низких температурах, когда нагрев впускного коллектора может занимать длительное время и негативно влиять на работу двигателя. Она состоит из нагревательного элемента, который подключается к электрической системе автомобиля. Нагревательный элемент генерирует тепло, которое передается впускному коллектору, позволяя быстро разогреть его и обеспечить эффективную работу двигателя с самого начала.
Принцип работы впускного коллектора ВАЗ 2106:
1. Воздух попадает в воздушный фильтр и проходит через массовый расходомер, который определяет его количество.
2. Затем воздух проходит через дроссельную заслонку, регулируя его скорость.
3. После дроссельной заслонки воздух попадает в впускной коллектор.
4. Впускной коллектор направляет воздух в цилиндры двигателя через клапаны.
Впускной коллектор ВАЗ 2106 выполняет ключевую роль в передаче воздуха в двигатель и оптимизации работы двигателя в различных режимах работы. Регулировка подачи воздуха и топлива в цилиндры происходит благодаря газодинамическим особенностям коллектора и системе подогрева, что позволяет добиться эффективного сгорания и повысить мощность двигателя.

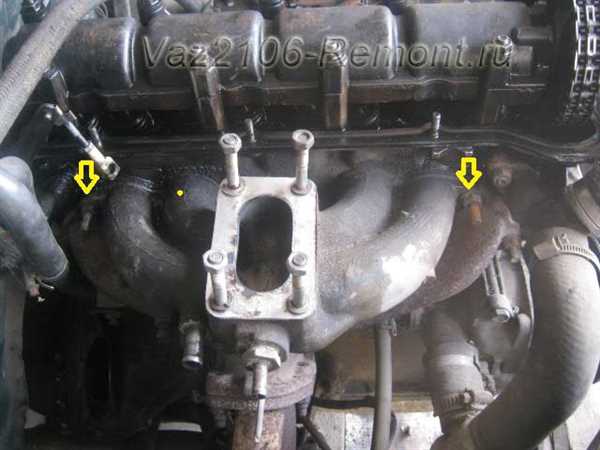

Общая информация
Схема подогрева впускного коллектора ВАЗ 2106 включает в себя электрический нагреватель, который расположен вблизи впускного коллектора. Этот нагреватель осуществляет подачу тепловой энергии на коллектор, что позволяет предотвратить замерзание влаги и обледенение. Основная задача подогрева состоит в обеспечении нормального функционирования двигателя, а именно поддержании оптимальной температуры воздуха, поступающего в цилиндры.
Принцип работы схемы подогрева впускного коллектора заключается в использовании электрического нагревателя, который подается на коллектор с помощью проводов. Подогрев впускного коллектора происходит при работающем двигателе, когда электрический нагреватель получает питание от аккумуляторной батареи автомобиля. Это позволяет сохранить оптимальную температуру воздуха, даже при экстремально низких температурах.
Схема подогрева впускного коллектора ВАЗ 2106 является надежным способом предотвращения обледенения и замерзания влаги. Это позволяет обеспечить бесперебойную работу двигателя и стабильную мощность автомобиля даже в холодные зимние дни.
Необходимость подогрева
Особенно актуальной проблемой становится подогрев впускного коллектора в холодное время года. В условиях низких температур воздух, поступающий в двигатель, может охлаждаться и конденсироваться, образуя влагу. Влага впоследствии может попасть в цилиндры и вызвать такие неприятные последствия, как замерзание двигателя, пропуски зажигания, снижение мощности и повышенный расход топлива.
Подогрев впускного коллектора на автомобиле ВАЗ 2106 является неотъемлемой частью системы охлаждения и позволяет избежать этих негативных последствий. Устройство работает на принципе нагревательного элемента, электрического нагрева. Он нагревается от подводимого напряжения и передает тепло впускному коллектору, предотвращая охлаждение воздуха и образование влаги. Таким образом, подогрев впускного коллектора обеспечивает более эффективную работу двигателя в любых погодных условиях.
Схема подогрева
Основными компонентами этой системы являются электроподогреватель впускного коллектора и реле подачи питания. Электроподогреватель устанавливается на впускной коллектор и выполняет функцию нагрева его поверхности. Реле подачи питания отвечает за включение и отключение подогревателя.
Схема подогрева впускного коллектора состоит из следующих элементов:
| № | Наименование | Описание |
|---|---|---|
| 1 | Электроподогреватель | Обеспечивает нагрев впускного коллектора |
| 2 | Реле подачи питания | Управляет подключением и отключением подогревателя |
| 3 | Датчик температуры | Измеряет температуру впускного коллектора |
| 4 | Проводка | Обеспечивает передачу сигналов и питания |
Когда двигатель холодный, реле подачи питания включает электроподогреватель, который начинает нагревать впускной коллектор. Датчик температуры контролирует его температуру и при достижении определенного значения реле отключает подогреватель.
Схема подогрева впускного коллектора является важным компонентом системы питания и впуска воздуха двигателя ВАЗ 2106. Благодаря этой системе двигатель быстрее достигает рабочей температуры и эффективно работает в холодные периоды.
Электроподогреватель
Принцип работы электроподогревателя заключается в применении электрического нагревательного элемента, который нагревается при подаче электрического тока. Тепло, вырабатываемое нагревательным элементом, передается воздуху, проходящему через подогреватель. Регулируемый термостат контролирует температуру впускного воздуха и поддерживает его на оптимальном уровне для работы двигателя.
Преимущества электроподогревателя включают:
- Улучшенный запуск двигателя в холодные условия, так как подогретый воздух повышает легкость его заводки.
- Повышенную эффективность работы двигателя в холодный период времени, так как подогретый воздух обеспечивает формирование более плотной и богатой смеси топлива и воздуха.
- Улучшенную экономичность двигателя, так как подогретый воздух позволяет снизить топливный расход.
Однако следует отметить, что электроподогреватель имеет некоторые ограничения. Например, он работает только при включенном зажигании и не может обеспечить нагрев впускного воздуха после запуска двигателя. Также необходимо учитывать потребление электроподогревателя электроэнергии, что может оказывать нагрузку на электрическую систему автомобиля и требовать дополнительных затрат.
Трубка отопителя
Трубка отопителя выполнена из прочного материала, обеспечивающего надежность и долговечность работы. Чаще всего она изготавливается из металла или пластика. Также трубка отопителя имеет специальные соединительные фитинги, которые обеспечивают ее надежное крепление к системе охлаждения и впускному коллектору.
Работа трубки отопителя происходит следующим образом: горячий антифриз, циркулирующий в системе охлаждения двигателя, подается к впускному коллектору по трубке отопителя. При этом антифриз нагревается, что позволяет подогреть впускной воздух. Исходя из принципа работы двигателя, подогретый впускной воздух способствует более эффективному сгоранию топлива в цилиндрах и, как следствие, повышает мощность двигателя.
Таким образом, трубка отопителя является важной деталью в системе подогрева впускного коллектора ВАЗ 2106. Она обеспечивает надежную транспортировку горячего охлаждающего антифриза, что позволяет достичь оптимальной работы двигателя. Регулярная проверка и обслуживание трубки отопителя поможет поддерживать эффективную работу системы охлаждения и впускного коллектора автомобиля.
Принцип работы
Принцип работы схемы подогрева впускного коллектора на ВАЗ 2106 основан на использовании нагревательного элемента, который включается при определенных условиях.
Нагревательный элемент представляет собой спираль, размещенную внутри впускного коллектора. Эта спираль подключена к электрической цепи с помощью реле. Когда двигатель холодный или находится в режиме холостого хода, реле подает электрический ток на нагревательный элемент, который начинает нагреваться.
Такой подогрев воздуха, проходящего через впускной коллектор, позволяет улучшить смешивание топлива с воздухом и обеспечить более эффективное сгорание в цилиндрах двигателя. Это способствует улучшению динамических характеристик автомобиля, особенно при пуске в холодное время года или при работе на низких оборотах.
По мере нагревания двигателя до рабочей температуры, реле отключает нагревательный элемент, чтобы избежать перегрева двигателя. Таким образом, схема подогрева впускного коллектора ВАЗ 2106 работает автоматически и обеспечивает оптимальную работу двигателя в различных условиях эксплуатации.
Температурные датчики
В системе подогрева впускного коллектора ВАЗ 2106 применяются специальные температурные датчики, которые играют важную роль в контроле температуры воздуха, поступающего в двигатель.
Основные задачи температурного датчика:
- измерение температуры на входе впускного коллектора;
- передача полученных данных на электронный блок управления двигателем;
- регулировка работы системы подогрева впускного коллектора в зависимости от температуры.
Температурный датчик представляет собой электронное устройство, которое измеряет температуру и передает данные на электронный блок управления двигателем. Он установлен вблизи впускного коллектора и снимает информацию о температуре воздуха.
| Состояние | Температура | Действие системы подогрева |
|---|---|---|
| Холодный двигатель | Ниже установленной температуры | Система подогрева активна |
| Нагретый двигатель | Выше установленной температуры | Система подогрева выключена |
Температурные датчики важны для правильной работы системы подогрева впускного коллектора. Они обеспечивают оптимальную температуру воздуха, что помогает улучшить холодный пуск двигателя и снизить расход топлива.
Реле и предохранители
Для правильной работы системы подогрева впускного коллектора ВАЗ 2106 необходимо учесть роль реле и предохранителей. Эти компоненты отвечают за безопасность и управление системой подогрева.
Реле является ключевым элементом схемы подогрева впускного коллектора. Оно представляет собой электромеханическое устройство, которое управляет включением и отключением подогрева. Реле активируется при запуске двигателя и контролирует температуру впускного коллектора. В случае слишком низкой температуры, реле включает подогрев, чтобы предотвратить замерзание и обледенение.
Предохранители, в свою очередь, защищают систему подогрева и другие электрические компоненты автомобиля от перегрузок и короткого замыкания. Они устанавливаются в специальные пластиковые коробки, расположенные в салоне автомобиля. Если происходит перегрузка или короткое замыкание, предохранитель срабатывает, разрывая электрическую цепь и предотвращая повреждение компонентов.
Важно выбирать предохранители с правильным значением тока, чтобы они смогли сработать при необходимости. На каждом предохранителе указано его значение, которое должно соответствовать номинальному току электрической цепи. Если предохранитель слишком слабый, он может срабатывать часто и приводить к неполадкам в системе подогрева.
Таким образом, реле и предохранители играют важную роль в работе системы подогрева впускного коллектора ВАЗ 2106. Они обеспечивают безопасность и управление этой системой, предотвращая повреждения и неполадки.
Преимущества системы
Система подогрева впускного коллектора ВАЗ 2106 обладает рядом преимуществ, которые делают ее незаменимой для автомобилистов:
1. Улучшение работы двигателя: Подогрев впускного коллектора позволяет снизить температуру воздуха, поступающего в цилиндры двигателя, что приводит к улучшению смесеобразования и эффективности сгорания топлива. Результатом является улучшенная мощность двигателя, его плавность работы и снижение выбросов вредных веществ.
2. Более комфортный пуск двигателя в холодное время года: Запуск двигателя в холодное время года может быть затруднен из-за низкой температуры воздуха. Система подогрева впускного коллектора позволяет предварительно нагреть впускной коллектор, что способствует более быстрому и стабильному запуску двигателя.
3. Увеличение срока службы двигателя: Подогрев впускного коллектора способствует уменьшению износа двигателя, так как предотвращает образование конденсата и окисление масла в системе впуска. Это дает возможность увеличить срок службы двигателя и снизить риски его поломки.
4. Снижение расхода топлива: Благодаря более эффективному сгоранию топлива и повышению мощности двигателя, система подогрева впускного коллектора позволяет снизить расход топлива. Это особенно актуально в условиях высоких цен на топливо.
5. Улучшение экологических характеристик: Система подогрева впускного коллектора способствует снижению выбросов вредных веществ, таких как оксиды азота, что делает автомобиль более экологически чистым и отвечающим современным стандартам качества воздуха.
Все эти преимущества делают систему подогрева впускного коллектора ВАЗ-2106 неотъемлемой частью автомобиля, повышающей его производительность, надежность и экономичность.
Установка подогрева
Для установки подогрева впускного коллектора на ВАЗ 2106 необходимо выполнить следующие шаги:
1. Подготовка
Перед началом установки необходимо полностью охладить двигатель автомобиля и отсоединить клемму отрицательного полюса аккумуляторной батареи.
2. Установка подогревателя
Подогреватель необходимо установить на впускной коллектор автомобиля. Рекомендуется выбрать место для установки подогревателя с учетом доступности к электрическим соединителям и безопасности работы двигателя.
Сначала необходимо очистить поверхность впускного коллектора от грязи и масла, чтобы обеспечить надежное крепление подогревателя.
Затем, используя крепежные элементы или специальную клейкую ленту, установите подогреватель на впускной коллектор так, чтобы он находился в непосредственной близости к впускным клапанам.
3. Подключение к электросистеме автомобиля
После установки подогревателя необходимо подключить его к электросистеме автомобиля. Для этого требуется набор соединительных проводов, предоставляемый производителем подогревателя.
Сначала необходимо найти место в автомобиле, где можно установить предохранитель и намекнуть на провода подогревателя. Затем необходимо максимально снизить мощность автомобильного генератора в зарядное устройство. Для этого сначала подключается проводящий провод к предохранителю и соединительным проводам через отделительную колодку, а затем к важным соединительным проводам, расположенным в нескольких местах проводки автомобиля.
После этого необходимо проверить работоспособность подогревателя, включив зажигание автомобиля и прокрутив двигатель. Если необходимо, установите дополнительные устройства управления подогревателем.
Теперь у вас установлен подогрев впускного коллектора ВАЗ 2106, который поможет улучшить холодный пуск двигателя в холодные времена года и повысить его эффективность в экстремальных условиях.
Обслуживание и ремонт
Чтобы обеспечить надлежащую работу шемы подогрева впускного коллектора ВАЗ 2106, необходимо регулярно проводить обслуживание и при необходимости производить ремонт.
Обслуживание
Обслуживание системы подогрева впускного коллектора ВАЗ 2106 включает в себя следующие действия:
| Действие | Рекомендации |
| Очистка | Регулярно очищайте впускной коллектор от нагара и загрязнений. Это поможет избежать засорения системы. |
| Проверка состояния | Регулярно проверяйте состояние проводов и соединений. Если вы замечаете повреждения или ослабление соединений, замените их. |
| Замена датчика | При необходимости замените датчик температуры, если его работоспособность нарушена. |
| Проверка электропроводки | Регулярно проверяйте электропроводку на наличие обрывов и коротких замыканий. При обнаружении неполадок, устраните их. |
Ремонт
В некоторых случаях может понадобиться провести ремонт системы подогрева впускного коллектора ВАЗ 2106. Вот несколько распространенных проблем и их возможные решения:
| Проблема | Возможное решение |
| Отсутствие подачи тока | Проверьте предохранители и реле в цепи питания. В случае неисправности замените их. |
| Перегрев системы | Проверьте работоспособность датчика температуры и его правильную установку. При необходимости замените датчик. |
| Неэффективный подогрев | Проверьте провода на наличие обрывов и соединения на наличие ослабления. Проведите диагностику системы и устраните возможные неисправности. |
В случае сложностей с ремонтом или отсутствия навыков в проведении обслуживания рекомендуется обратиться к специалистам для получения квалифицированной помощи.
